ISO/ANSI/ASME螺紋無規檢測方案
通常情況下,我們用通止規判定螺紋加工合格與否,這種檢測方法我們通知稱之為硬規檢測,也叫有規檢測。但是在動態制造環境中,由于螺紋種類繁多, 制造需求前置作業時間(Lead Time)短, 但是當普通螺紋量規供應商沒有庫存的情況下,量規的生產周期往往周期比較長, 至少要45天以上,數量小的情況下,量規制造商也往往不接單排單生產。 所有這些實際生產情況,均給制造端及客戶帶來了很大的困擾,甚至損失多年來有著良好合作的客戶。
現在的動態生產模式下,早已摒棄了 “GO/ NO GO” 的老方法,而我們的直螺紋檢測方案,一直走在業內前沿。高效的直螺紋檢測儀,能夠測量螺紋所有重要屬性,如功能螺紋尺寸,螺距中徑,螺紋螺距,螺紋高度及螺紋牙形。
因此,我們非常有必要探討一種無規檢測的方案, 以達到有規檢測殊途同歸的效果, 那就是在熟知螺紋單項尺寸的情況下,對螺紋的各個單參數進行檢測判定。 我們也稱為螺紋單項參數檢測,也稱之為“軟規檢測”或“無規檢測”。 接下來進行詳細討論。
第一步:熟悉無規檢測方案基本儀器配置
外螺紋中徑測量儀; 內螺紋中徑測量儀;
外螺紋螺紋輥測量儀; 內螺紋輥測量儀;
外螺紋高度測量儀; 內螺紋高度測量儀;
螺距測量儀; 螺距標準塊;
螺紋輪廓規; 螺紋工程軟件(TDWIN -Straight);
螺紋棍及必要的測量頭。
第二步:ISO/ANSI/ASME螺紋檢測公差的確立與計算
通常機械工程師借助螺紋標準手冊查詢螺紋尺寸及螺紋公差,依據本人的了解,工具書之類雖然可以記載很多內容,但是又厚又重,而且查找非常不方便,螺紋尺寸的計算也非常的繁雜。再此,本人鄭重推薦螺紋工程軟件(TDWIN Straight)。

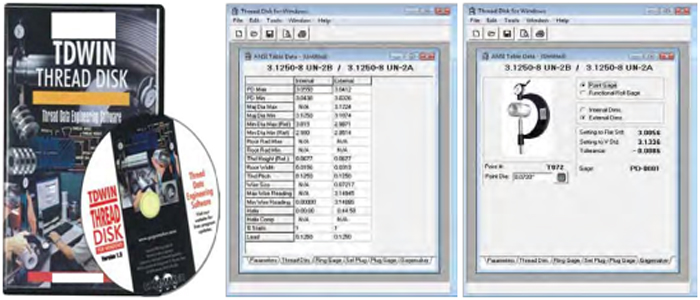

TDWIN 螺紋工程軟件,是一款基于美國ANSI標準表格與公式的螺紋關鍵尺寸計算與查詢軟件。適用螺紋類型廣泛,主要包括 Acme, Stub Acme, Stub Acme Modified I , Stub Acme Modified II, 美制螺紋UN, UNJ, UNR;公制螺紋M, MJ;7°X 45°梯形螺紋,以及通用管螺紋。使用簡單、方便、準確, 如下圖:
第三步:ISO/ANSI/ASME螺紋功能尺寸檢測

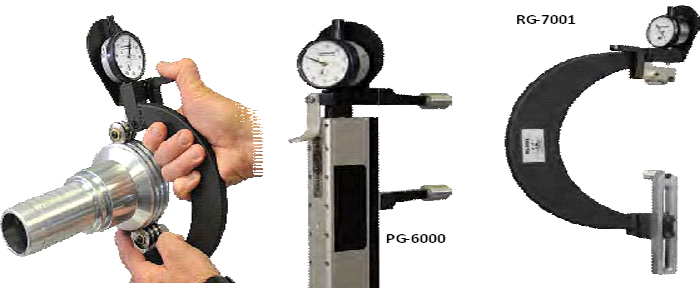

螺紋輥測量儀充分考慮了工件螺紋中徑、螺距、錐度、角度及形狀誤差的累計效應,正如環塞規一樣,能準確檢測螺紋尺寸范圍。其最大的優點在于,不同牙數的螺紋,可以更換螺紋輥進行檢測,TDWIN螺紋工程軟件提供了螺紋尺寸的設定.
可以根據需要,選擇螺紋輥測量儀型號,具體型號如下表:
Model | Description | Range | Resolution | Travel |
RG-7000 | External Thread Roll Gage | ?” - 4” | .0005” | ?” |
RG-7001 | External Thread Roll Gage | 4” - 8” | .0005” | ?” |
RG-7002 | External Thread Roll Gage | 8” - 12” mm) | .0005” | ?” |
PG-6000 | Internal Thread Roll Gage, 4?” reach | 1?” - 9” | .0005” | ?” |
PG-6001 | Internal Thread Roll Gage, 4?” reach | 9” - 16” | .0005” | ?” |
可以根據需要,選擇螺紋輥型號,特殊尺寸可以訂做:
美標UN系列螺紋輥
美標統一螺紋UN內螺紋中徑≥ 1?” | 美標統一螺紋UN外螺紋中徑≥ 1?” | ||
型號 | 描述 | 型號 | 描述 |
TRVI-4P | 4 pitch internal 60° “V” | TRVE-4P | 4 pitch external 60° “V” |
TRVI-5P | 5 pitch internal 60° “V” | TRVE-5P | 5 pitch external 60° “V” |
TRVI-6P | 6 pitch internal 60° “V” | TRVE-6P | 6 pitch external 60° “V” |
TRVI-8P | 8 pitch internal 60° “V” | TRVE-8P | 8 pitch external 60° “V” |
TRVI-10P | 10 pitch internal 60° “V” | TRVE-10P | 10 pitch external 60° “V” |
TRVI-12P | 12 pitch internal 60° “V” | TRVE-12P | 12 pitch external 60° “V” |
TRVI-14P | 14 pitch internal 60° “V” | TRVE-14P | 14 pitch external 60° “V” |
TRVI-16P | 16 pitch internal 60° “V” | TRVE-16P | 16 pitch external 60° “V” |
TRVI-18P | 18 pitch internal 60° “V” | TRVE-18P | 18 pitch external 60° “V” |
TRVI-20P | 20 pitch internal 60° “V” | TRVE-20P | 20 pitch external 60° “V” |
UN系列螺紋輥用于檢測機械加工工件為60°V型牙螺紋,特別為內螺紋或外螺紋設計,每付兩件;訂購時請注明牙數。
ISO公制螺紋系列螺紋輥(RG7000,PG6000,DPG6000)
內螺紋直徑 ≥38.1mm | 外螺紋直徑≥38.1mm | ||
型號 | 描述 | 型號 | 描述 |
TRMI-4P | 4 mm pitch內60° “V” | TRME-4P | 4 mm pitch 外60° “V” |
TRMI-3.5P | 3.5 mm pitch 內 60° “V” | TRME-3.5P | 3.5 mm pitch外60° “V” |
TRMI-3P | 3 mm pitch內60° “V” | TRME-3P | 3 mm pitch外60° “V” |
TRMI-2.5P | 2.5 mm pitch 內60° “V” | TRME-2.5P | 2.5 mm pitch外60° “V” |
TRMI-2P | 2 mm pitch內l60° “V” | TRME-2P | 2 mm pitch外60° “V” |
TRMI-1.75P | 1.75 mm pitch內60° “V” | TRME-1.75P | 1.75 mm pitch外60° “V” |
TRMI-1.5P | 1.5 mm pitch內60° “V” | TRME-1.5P | 1.5 mm pitch外60° “V” |
|
| TRME-1P | 1 mm pitch外60° “V” |
ISO工作螺紋螺紋輥用于檢測機械加工工件為公制螺紋60°V型牙螺紋,特別為內螺紋或外螺紋設計,每付兩件;訂購時請注明牙數。
美標鋸齒螺紋系列螺紋輥(RG7000,PG6000,DPG6000)
美標鋸齒螺紋系列螺紋輥用于檢測工件牙型為7°x45°鋸齒螺紋,每付2件, 訂購時請注明牙數.
工程軟件提供了螺紋尺寸的設定.可以根據需要,選擇螺紋輥測量儀型號,具體型號如下表:
7°x45°鋸齒螺紋直徑≥1 1/2 in | |||
型號 | 描述 | 型號 | 描述 |
TRB745-2P | 2 pitch 7° X 45° Buttress | TRB745-8P | 2 pitch 7° X 45° Buttress |
TRB745-3.5P | 2 pitch 7° X 45° Buttress | TRB745-10P | 2 pitch 7° X 45° Buttress |
TRB745-4P | 2 pitch 7° X 45° Buttress | TRB745-12P | 2 pitch 7° X 45° Buttress |
TRB745-6P | 2 pitch 7° X 45° Buttress | TRB745-16P | 2 pitch 7° X 45° Buttress |
公制梯形螺紋系列螺紋輥(RG7000,PG6000,DPG6000系列)
公制梯形螺紋系列螺紋輥用于檢測工件牙型梯形螺紋,每付2件, 訂購時請注明牙數.
螺紋直徑≥38.1mm | |||
型號 | 描述 | 型號 | 描述 |
TRT-2P | 2 mm pitch Trapezoidal | TRT-8P | 8 mm pitch Trapezoidal |
TRT-3P | 3 mm pitch Trapezoidal | TRT-9P | 9 mm pitch Trapezoidal |
TRT-4P | 4 mm pitch Trapezoidal | TRT-10P | 10 mm pitch Trapezoidal |
TRT-5P | 5 mm pitch Trapezoidal | TRT-12P | 12 mm pitch Trapezoidal |
TRT-6P | 6 mm pitch Trapezoidal |
|
|
第四步:ISO/ANSI/ASME螺紋中徑檢測
對ISO/ANSI/ASME螺紋中經測量,通常用球頭中徑測量儀,以確保工件螺紋中徑在允許的誤差范圍之內。 球頭中徑測量儀可以對工件內外螺紋中徑尺寸進行檢測并示數, 且可以在一定范圍類,更換測量頭進行調整, 以檢測不同螺距螺紋。TDWIN螺紋工程軟件提供了螺紋尺寸的設定。螺紋中徑測量儀選型參考如下:
Model | Description | Range | Resolution | Travel |
PD-8001 | External Ball Pitch Diameter Gage | 0” - 6” (0 mm - 152.4 mm) | .0005" | ?" |
PD-8002 | External Ball Pitch Diameter Gage | 6” - 12” (152.4 mm - 304.8 mm) | .0005" | ?" |
PD-6000 | Internal Pitch Diameter Gage (“V” & Acme) | 1?” - 9” (38.1 mm -228.6 mm) | .0005" | ?" |
PD-6001 | Internal Pitch Diameter Gage | 6” - 24” (152.4 mm - 609.6mm) | .0005" | ?" |
ISO/ANSI/ASME螺紋測量頭的選擇:
UN系列(60°“V”型)螺紋測量頭
用于檢測美標60°“V”型螺紋中徑,每套單項儀需要一對測量頭。
訂購時請注明牙數.工程軟件提供了螺紋尺寸的設定.可以根據需要,選擇螺紋輥測量儀型號,具體型號如下表:
Model | Thread Pitch | Model | Thread Pitch |
T562 | 1 | T096 | 6 |
T288 | 2 | T072 | 8 |
T188 | 3&3 1/2 | T057 | 10 |
T144 | 4 | T050 | 11 1/2&12 |
T128 | 4.5 | T041 | 14&16 |
T115 | 5 | T032 | 18 |
T105 | 5 1/2 |
|
|
7°X45°偏梯型螺紋測量頭
用于檢測7°X45°偏梯型螺紋測量頭型螺紋中徑,每套單項儀需要一對測量頭
可以根據需要,選擇螺紋輥測量儀型號,具體型號如下表:
Model | Thread Pitch | Model | Thread Pitch |
T562 | 1 | T144 | 4 |
T437 | 1 1/4 | T115 | 5 |
T375 | 1 1/2 | T096 | 6 |
T281 | 2 | T072 | 8 |
T219 | 2 1/2 | T057 | 10 |
T188 | 3 | T050 | 12 |
T156 | 3 1/2 | T032 | 16&18 |
公制梯型螺紋測量頭
用于檢測公制梯型螺紋型螺紋中徑,每套單項儀需要一對測量頭。
Model | mm Pitch | Model | mm Pitch |
T144 | 7 | T062 | 3 |
T125 | 6 | T050 | 2 1/2 |
T096 | 5 | T041 | 2 |
T082 | 4 | T032 | 1 1/2 |
T072 | 3 1/2 |
|
|
公制螺紋測量頭
用于檢測公制60°“V”型螺紋中徑,每套單項儀需要一對測量頭。
Model | mm Pitch | Model | mm Pitch |
T096 | 4 | T057 | 2 1/2 |
T072 | 3&3 1/2 | T041 | 1 1/2&1 3/4&2 |
第五步:ISO/ANSI/ASME螺紋螺距檢測
螺距是螺紋最重要的參數之一,直接影響工件的功能尺寸;螺距誤差也是最常見的的CNC車床誤操作發生的情形。因此非常有必要,采取措施減少螺距誤差的產生,這些示數可以幫助檢測機床誤差和磨損的螺紋。

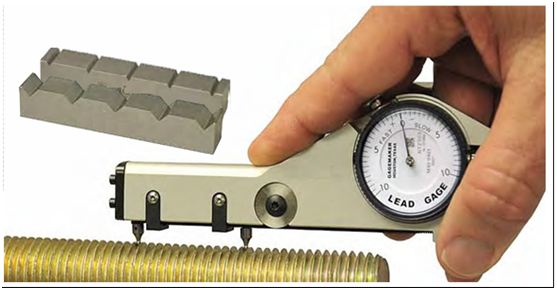

型號LG-5002 螺距測量儀可以同時檢測不同牙形內、外螺紋螺距。LG-5002使用的是兩點測量系統, 通過測量頭對工件的掃動, 以獲得示數進行測量。測量之前, 需要用標準塊進行校對。
螺距標準塊的選擇:螺距標準塊依據美國ANSI標準制作,用于對LG-5002檢測前進行校對。
螺距測量頭的選擇,螺距測量頭的選擇可以參考第四步測量頭的選擇。
第六步:ISO/ANSI/ASME螺紋齒高檢測
檢測螺紋齒高有利于監測和控制制造過程中的切割深度,檢測碎片進入的情況,且可以利用來計算工件螺紋的大徑和小徑。精確的螺紋齒高,可以加強工件螺紋的互換性和完整性。
對于Acme或Stub Acme螺紋高度的檢測, 外螺紋我們推薦使用型號為TH-3001V,內螺紋我們推薦使用型號為TH-3010. 測量頭使用的型號為T500C. 具體參考如下表:
第七步:ISO/ANSI/ASME螺紋輪廓測量:
使用ISO/ANSI/ASME輪廓規或梳齒規,可以用來檢測正確的螺紋牙形和牙距,選擇型號參考下表:
型號 | 描述 |
TP-UNVI- P | 內螺紋UN系列 |
TP-UNVE- P | 外螺紋UN 系列 |
TP-MI- P | 內螺紋 ISO 公制螺紋系列 |
TP-ME- P | 外螺紋 ISO 公制螺紋系列 |
TP-745- P | 內/外 7° X 45°鋸齒螺紋系列 |
選型示例:TP-UNVI-2P,TP-UNVE-4P, TP-SA-8P, etc.
鄭重承諾
本文所涉及的螺紋測量儀及附件, 蘇州福優石油設備有限公司均可以提供。由于篇幅的限制,所涉及的測量儀都是簡約的介紹,具體產品的使用說明書可以向蘇州福優石油設備有限公司索取。聯系電話:0512-68327593,13962168423(微信)或郵箱:sales@szfyou.cn
