一、API簡介
API是美國石油學會(American Petroleum Institute)的簡稱。API在美國國內及國外都享有很高的聲望,它所制定的標準是國際公認的石油機械設備行業標準,它是美國商業部和美國貿易委員會承認的石油機械認證機構。API的認證標志在國際上享有很高的信譽。佩帶API標志的石油機械被認為是質量穩定而且具有先進水平。中東、南美和亞洲許多的石油公司在招標采購石油機械時,一般都要求具有API資質的產品才能有資格參加投標。
據國際統計資料得知,除蘇聯外世界各國鉆采設備的80%以上購自美國。API標準的通用性就普及到世界各國。想要進入世界石油設備出口領域,就必須要研究和應用API的標準。
API標準的一個特點是它的實用性。API標準實用性的基礎在于它從用戶的要求出發。API標準首先是從接頭互換性開始的,反映了用戶的要求,特別是大批量的管件連接,在鉆井過程中使用頻繁,互換性不好帶來使用的嚴重不便,其它標準也是一樣,把互換要求放在首位考慮。所以API量值溯源成為質量統一的關鍵。
API標準的第二個特點是它的通用性。正因為它來自于實踐,能為使用、制造各方面所接受。盡管API對其標準不斷做政策性的說明,但API標準并不強迫人去遵守,并不承擔因采用標準而出現問題的法律責任,但是世界各國石油業還是自愿接受,遵守API標準,愿意接受其監督。這就造成了其廣泛的通用性,中國不管向哪個出售石油機械,對方都要求按照API標準驗收。

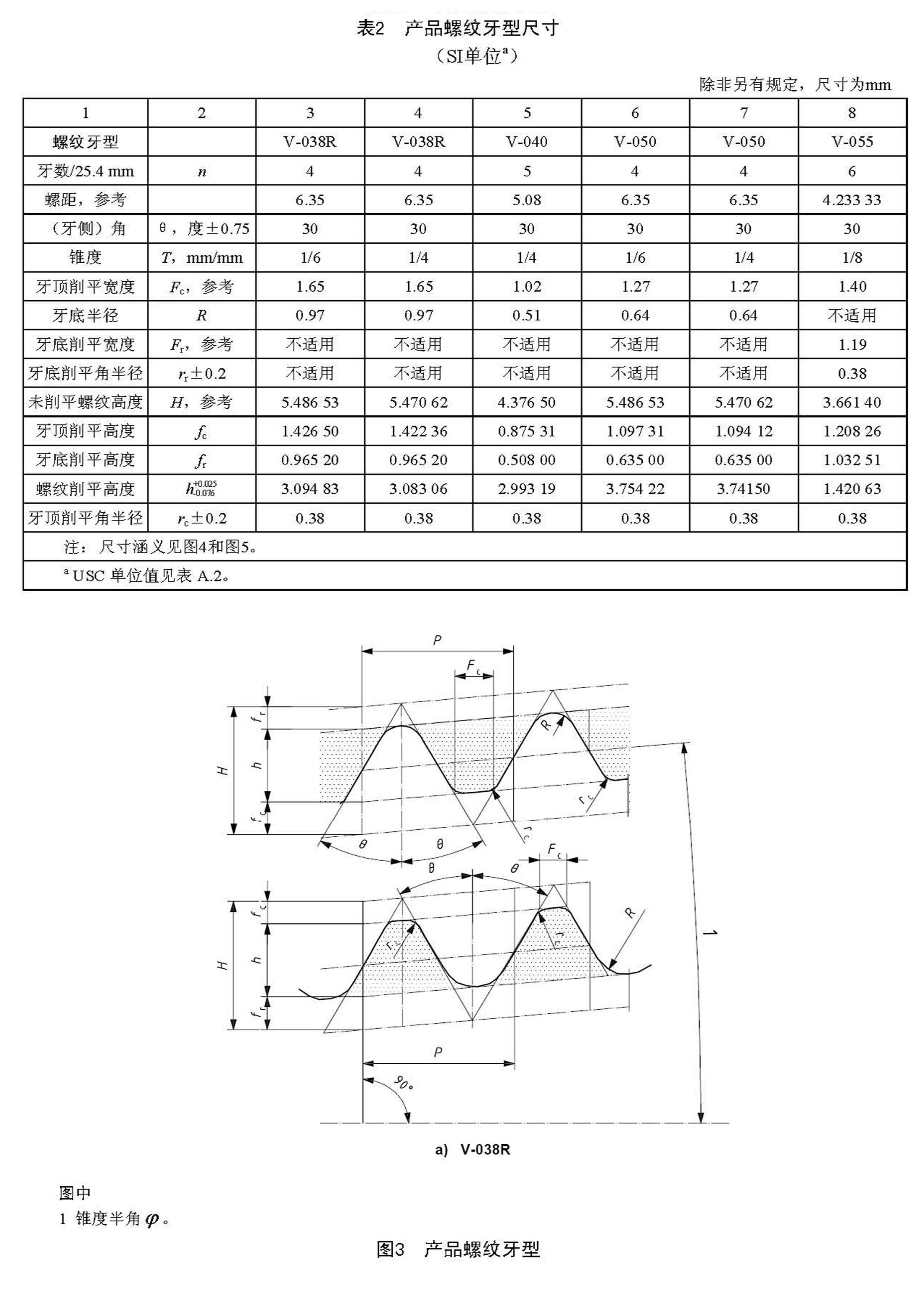

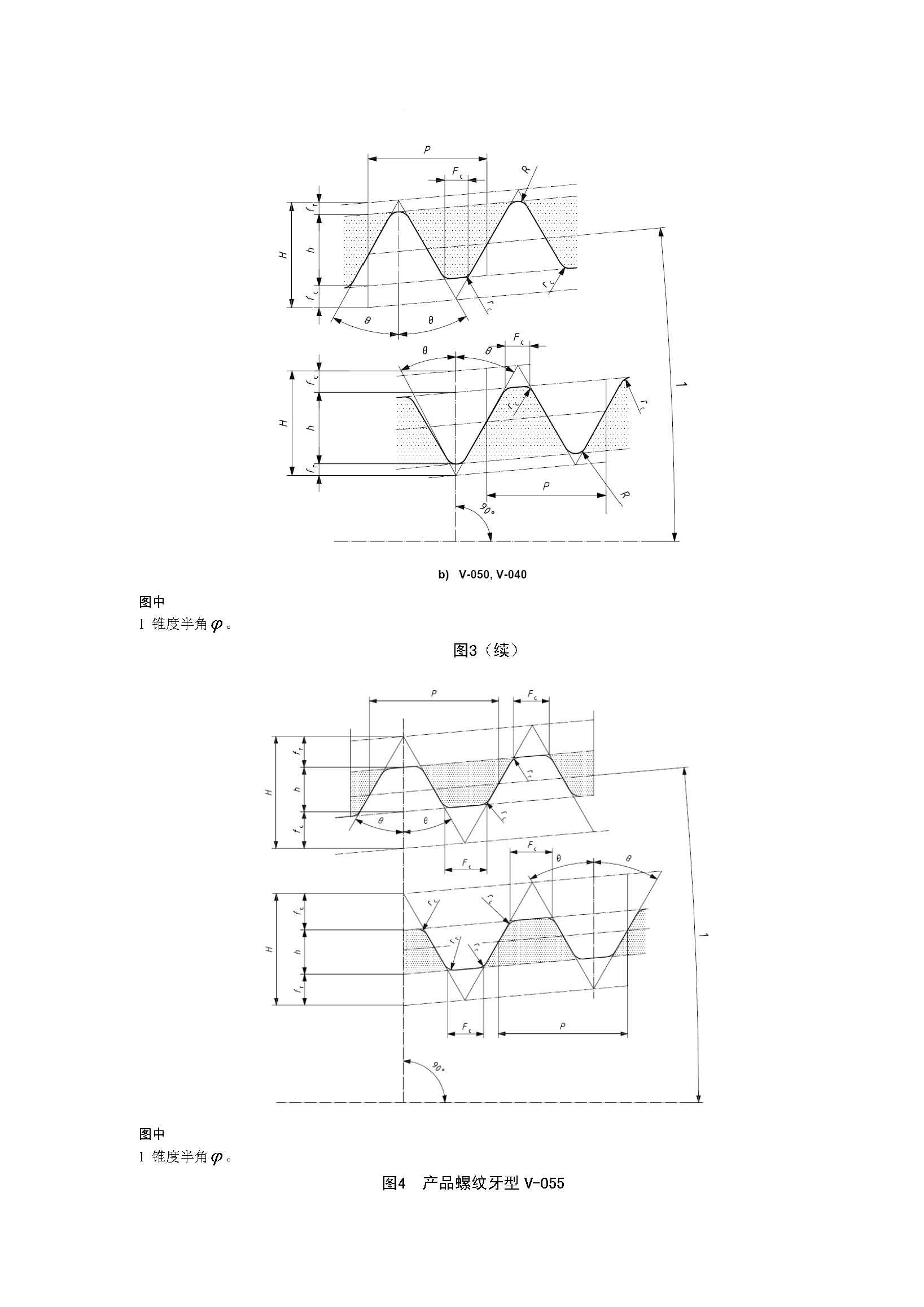

二、石油鉆具接頭產品螺紋牙型與尺寸
三、對鉆具接頭螺紋檢驗

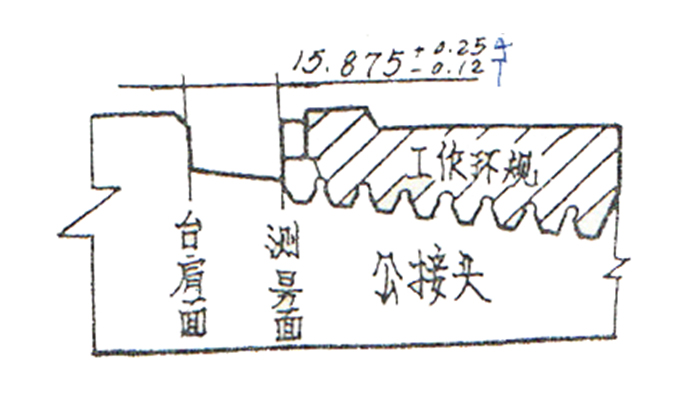

1、加工好的公接頭,用工作環規進行旋合,旋緊以后,工作環規測量面與公接頭臺肩面之間的距離(如圖1所示),測量后只要在15.875(+0.254~-0.127)<0.254 ~ 0.127 即:15.750 ~ 16.129范圍內,加工的公接頭符合要求。
但是,工作環規的緊密距值S2出廠時不可能就是15.875mm標準值,量規的制造公差只要在15.775 ~ 15.975之間均屬合格品。根據此范圍則產品的合格范圍就應在S2(+0.254 ~ 0.127),即:15.650 ~ 16.229之間。
工作環規的S2值在工作規校準證書上可查到,然后將S2值加0.254和S2值減0.127,即為產品的合格范圍。

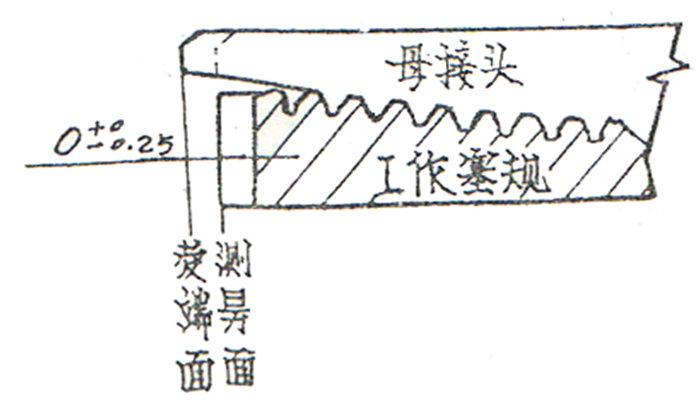

2、加工好的母接頭,用工作塞規進行旋合,旋緊后塞規大端測量面與母接頭端面之間的距離(如圖2所示),測量后只要在0(0 -0.254)(0.2 ~ 0.254mm)范圍以內,加工的母接頭符合要求。這時的塞規測量面可以從母接頭端面平齊到低于母接頭端面0.254mm(當工作塞規S1=15.875時)。
但是,工作塞規的緊密距值出廠時不一定就是15.875,它可以大于15.875,也可以小于15.875。即塞規大端測量面可以凸出母接頭端面也可以凹進母接頭端面。所以根據工作規校準證書查出S1值,可以計算出塞規檢驗產品母接頭的合格范圍。
例1:當S1=15.925時,工作塞規校對環對產品合格范圍
上限塞規凸0.050(15.925-15.875)
下限塞規端面凹0.205[(15.925-15.875)+(-0.254)]
例2:當S1=15.775時,產品合格范圍
上限:塞規凹0.100(15.775-15.875)
下限:塞規凹0.354[(15.775-15.875)+(-0.254)]

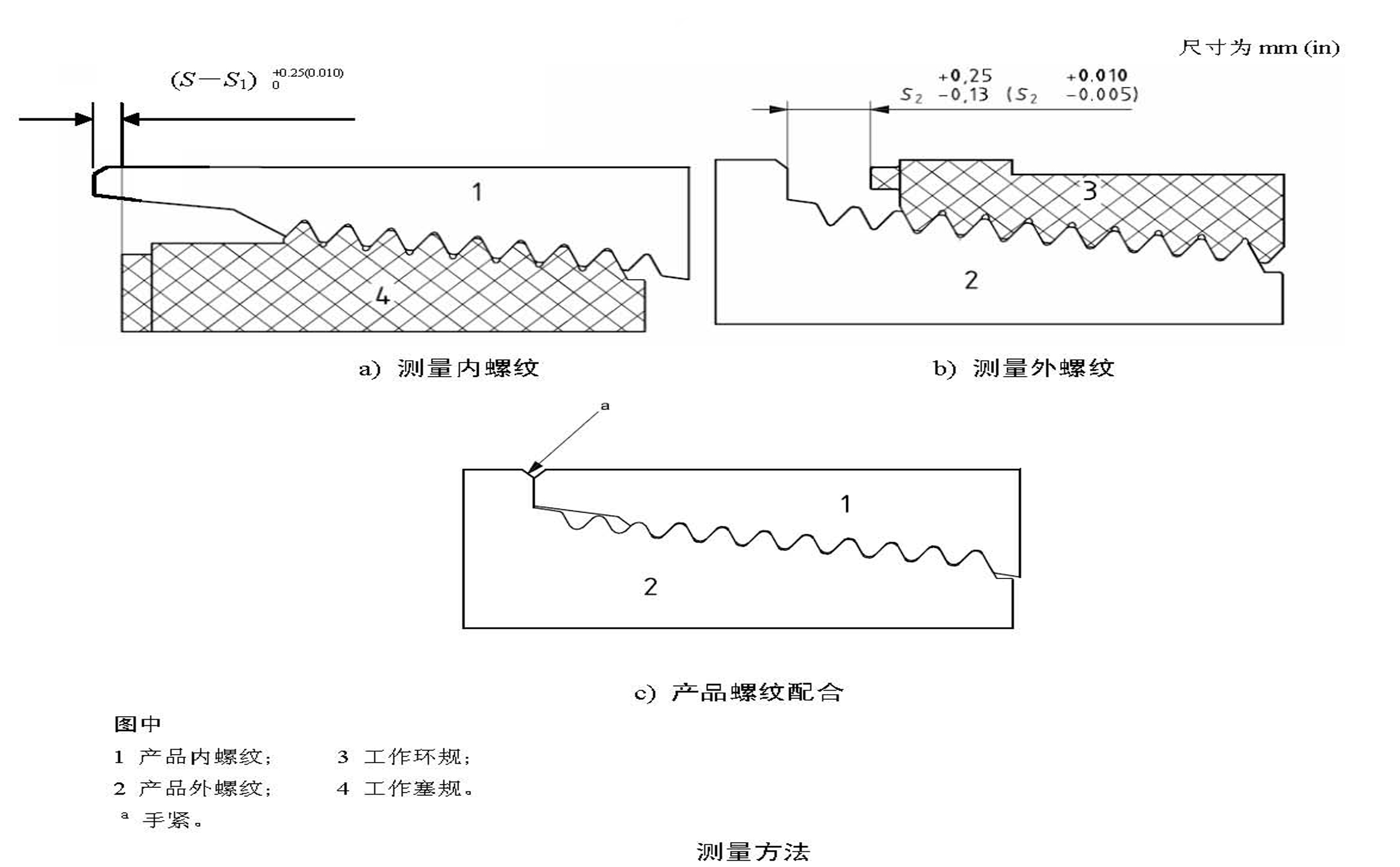

四、測量方法示意圖。
四.API量規的維護和保養
據了解,各個油田使用的量規中,喪失其使用精度的占26.6%(在喪失精度的量規中,常用規占的比重更大,大約將近40%)。這些喪失精度的量規中,真正的因為正常使用磨損喪失精度的還不到10%,而大部分都是因為管理、使用、維護保養不善而造成精度的喪失。目前,API量規生產供不應求,部分企業還得花幾倍以上的價格從國外購買。
所以,大家在使用時充分認識到量規是精密的量具,同時做到:
1、確定專人管理,明確責任制度;
2、量規要成套單件擺放,避免旋進拿出時損傷螺牙;
3、要用量具架子櫥柜擺放,便于管理,以防塵蝕(國外有的是把量規浸泡在油箱中);
4、建立借用制度;
5、常用的量規每周保養一次,不常用的量規半年保養一次。因為廠家量規出廠防銹期為一年,所以庫房量規一年后要進行一年一次的保養;
6、量規保養時只能用汽油或煤油清洗,不能用柴油,更不能用其它廢油清洗;
7、清洗保養之后,常用量規加上機油即可,不常用規以及庫房的要求用中性防銹油防護,不要采用黃油及其它油類防護;
8、要求對量規定期集中校驗(現場校驗規定見后面附錄)通過修理恢復使用精度。常用量規半年校驗一次,不常用的一年校驗一次;每次校驗修理之后,要把量規的精度狀況詳細記錄;
9、使用時,將工作清掃干凈,不準開車上下量規;
10、在使用時,嚴禁不卸量規車修臺肩面和端成;
11、在用其對工件檢驗時,注意動作迅速,不可用力過猛,避免把量規抱死,如若抱死,不可用氧氣烤,更不能用車刀車,可以用噴燈慢慢均勻加熱。或用車刀刀桿把工件磨熱,然后取出??傊痪湓挘谌〕隽恳?guī)時以不損傷其精度為原則。
12、量規使用之后,不可放在機床上的任何部位,以免碰傷床身和量規;建議給每臺車床做一個多層小架子,上層墊上木板或膠皮,專用用來放置量規;
13、量規的把子松動以后要按原樣修復緊固,且不可圖省把把子焊死在量規上,以免造成變形報廢。
如果能按照上面所說的辦法對量規進行管理、使用、維護保養,那么其精度情況就要好得多,使用壽命就會長得多。
五、如何訂購API石油量規?
當需要訂購石油量規時候,需要提供如下信息:
1. 螺紋型號;
2. 螺紋尺寸;
3. 請標明需要的是校對規、工作規、錐度規;
4. 需要的是公扣與母扣、環規與塞規
5. 左旋或右旋
例如:如果您需要訂購 3 1/2 REG 左旋,標明如下:
訂購:3 1/2 REG LH BOX & PIN 或 3 1/2 REG LH Ring &Plug ;
備注: 如果沒有特別說明是工作規、校對規或錐度規,我們通常認為是工作規。
