產品名稱:
編號:石墨電極螺紋量規
所屬分類:石墨電極螺紋量規

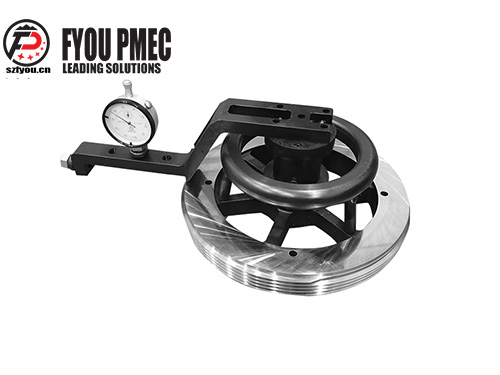

石墨電極螺紋量規
石墨電極螺紋量規主要用于冶金行業,用于檢測石墨電極上的電極內螺紋及電極接頭外螺紋。
石墨電極聯接采用的螺紋不但要起到牢固聯接兩根電極的作用,而且還要承受強大電流的通過,尤其是高功率和超高功率電冶煉技術的開發,對石墨電極兩端錐度螺紋的精度要求更高。
石墨電極螺紋量規公稱直徑最大到406mm, 螺紋牙數為每英寸4牙、每英寸3牙兩種,錐度為1:3(半錐角9.46°)。
采用我公司設計的量規可實現:
⑴對石墨電極螺紋單參數進行檢測,包括:螺紋錐度、螺紋中徑、電極外圓與螺紋的同軸度。
⑵檢測電極內螺紋用大端塞規PB、小端塞規PA。測量電極螺紋時可直接給出螺紋中徑錐度值、中徑值及電極外圓與螺紋的同軸度偏差。
⑶檢測電極接頭外螺紋用大端環規RA、RC,及小端環規RB。測量接頭螺紋時可直接給出螺紋中徑錐度值、中徑值。
石墨電極量規常用規格見下表
序號 | 電極直徑 | 英制規格 | 按中徑規格分類 |
1 | 200 | 8 | 122T4N |
2 | 225 | 9 | 139T4N |
3 | 250 | 10 | 152T4N |
4 | 300 | 12 | 177T4N |
5 | 350 | 14 | 203T4N |
6 | 400 | 16 | 222T4N |
7 | 450 | 18 | 241T4N |
8 | 500 | 20 | 269T4N |
9 | 550 | 22 | 298T4N |
10 | 600 | 24 | 317T4N |
11 | 650 | 26 | 355T4N |
12 | 700 | 28 | 374T4N |
13 | 225 | 9 | 139T3N |
14 | 250 | 10 | 155T3N |
15 | 300 | 12 | 177T3N |
16 | 350 | 14 | 215T3N |
17 | 400 | 16 | 241T3N |
18 | 450 | 18 | 273T3N |
19 | 500 | 20 | 298T3N |
